索菲特高壓過濾器
high pressure filters
索菲特高壓氣體過濾器主要用于過濾高壓管路氣體中的油水與雜質，以保證氣體的潔凈，確保下游用氣品質與設備安全。
過濾器在更換或清洗濾芯時不必拆卸管路。
過濾器的排水口配有特制的高壓排水閥。8Mpa以下壓力可以配套高壓電子排水器。
適用：高壓壓縮空氣、工業氣體、天然氣

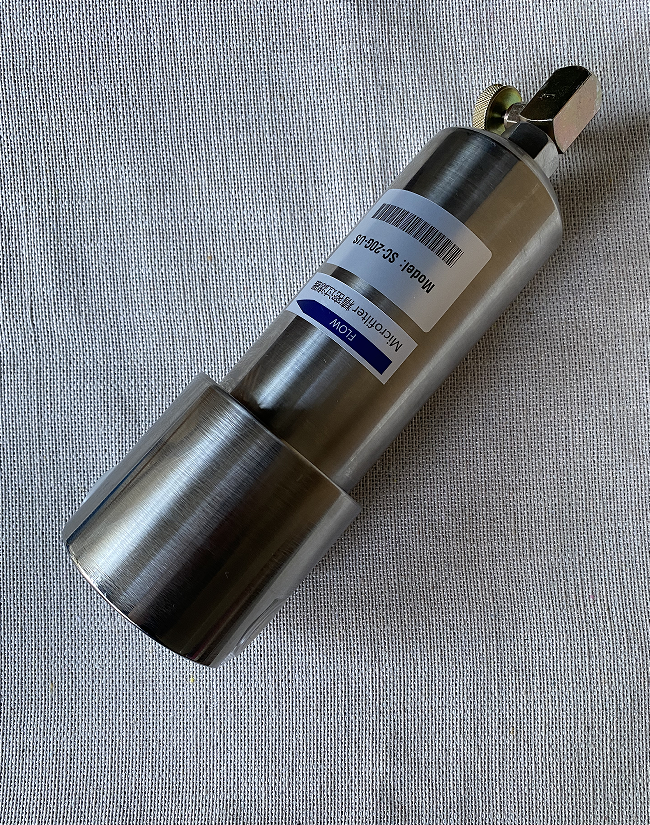

索菲特不銹鋼高壓過濾器 SC-20G-US
殼體材質：碳鋼、不銹鋼
濾芯選擇：s-filter系列高壓濾芯
接口：1/8~2”螺紋
高壓過濾器的特點：
殼體：優質高壓殼體，外形新穎，內部空間結構合理，碳鋼殼體內外經過高品質的環氧樹脂精密噴塑防腐處理，超長壽命；不銹鋼殼體內外拋光。
纖維濾芯：采用中國強疏水疏油的纖維濾材，同時采用透過性好同時強度高的骨架，降低過濾造成的阻力。
金屬濾芯：不銹鋼燒結濾芯，耐壓，耐溫，耐腐蝕，可清洗再生。過濾精度：0.5~30μ。
索菲特高壓氣體過濾器high pressure filters
高壓氣體過濾器規格表：
|
型號 |
螺口口徑 |
流量m3/min |
A |
C |
Max.P |
殼體材質 |
|
S*-1H |
1/2” |
1.5 |
90 |
190 |
4Mpa |
碳鋼 |
|
S*-3H |
3/4~1” |
2.5 |
112 |
240 |
4Mpa |
碳鋼 |
|
S*-U |
1/2” |
2 |
110 |
220 |
20Mpa |
碳鋼 |
|
S*-W |
3/4~1” |
5 |
128 |
260 |
20Mpa |
碳鋼 |
|
S *-X |
1-1/2” |
8 |
146 |
375 |
20Mpa |
碳鋼 |
|
S *-Y |
2” |
12 |
206 |
530 |
20Mpa |
碳鋼 |
|
S*- 1HS |
1/2” |
1 |
90 |
190 |
4Mpa |
不銹鋼 |
|
S*-3HS |
3/4~1” |
3 |
105 |
240 |
4Mpa |
不銹鋼 |
|
S*-7HS |
1-1/2” |
7 |
130 |
360 |
4Mpa |
不銹鋼 |
|
S*-12HS |
2” |
12 |
140 |
600 |
4Mpa |
不銹鋼 |
|
S*- US |
1/2” |
1 |
90 |
190 |
20Mpa |
不銹鋼 |
|
S*-WS |
3/4~1” |
3 |
105 |
240 |
20Mpa |
不銹鋼 |
|
S*-XS |
1-1/2” |
7 |
130 |
360 |
20Mpa |
不銹鋼 |
|
S*-YS |
2” |
12 |
140 |
600 |
20Mpa |
不銹鋼 |
型號中*代表過濾等級：
C級：油水分離器，3μ； T級：除油過濾器，1μ；
A級：微油過濾器， 0.01μ； H級：吸附過濾器，0.01μ；
在高壓下的處理量參照下表的流量系數。
壓力與流量系數表：
|
壓力Mpa |
1 |
2 |
3 |
4 |
5 |
6 |
10 |
20 |
|
流量系數Q |
1 |
1.5 |
2.4 |
3 |
3.5 |
4 |
6 |
10 |
索菲特直管型不銹鋼高壓過濾器high pressure filters
索菲特直管型不銹鋼高壓過濾器采用304不銹鋼整體車削生產，整體沒有焊接，保證產品耐壓性能。
主要用于過濾高壓氣體、液體中的雜質，以保證流體介質的潔凈，適合用于不需要排液的高壓氣體、液體上。
直管型過濾器與管路串接，安裝簡單，適合用于空間受限制的場合。清洗濾芯時只需卸下過濾器，從出口反吹，即可清除雜物，便于再生重復使用。
殼體：304、316不銹鋼
口徑：1/8~1”螺口
耐壓：30Mpa
濾芯：不銹鋼燒結濾芯，耐壓，耐高溫，耐腐蝕，可清洗再生。過濾精度：0.5~30μ。
適用：高壓氣體、高壓液體、高溫低溫腐蝕流體、高壓噴霧清洗等。
