T series stainless steel steam filters
在食品、生化、飲料、啤酒、醫藥等行業，生產工藝需要高品質的蒸汽，管道蒸汽中含有大量的雜質及冷凝水，索菲特T系列不銹鋼蒸汽過濾器能滿足品質要求。
殼體：304不銹鋼，筒體內外拋光。
口徑：1/2~2”
設計壓力1.6Mpa。
過濾器采用不銹鋼濾芯。
*代表等級：F表示汽水分離、數字表示過濾精度。
浮球式蒸汽疏水閥為可選配置。

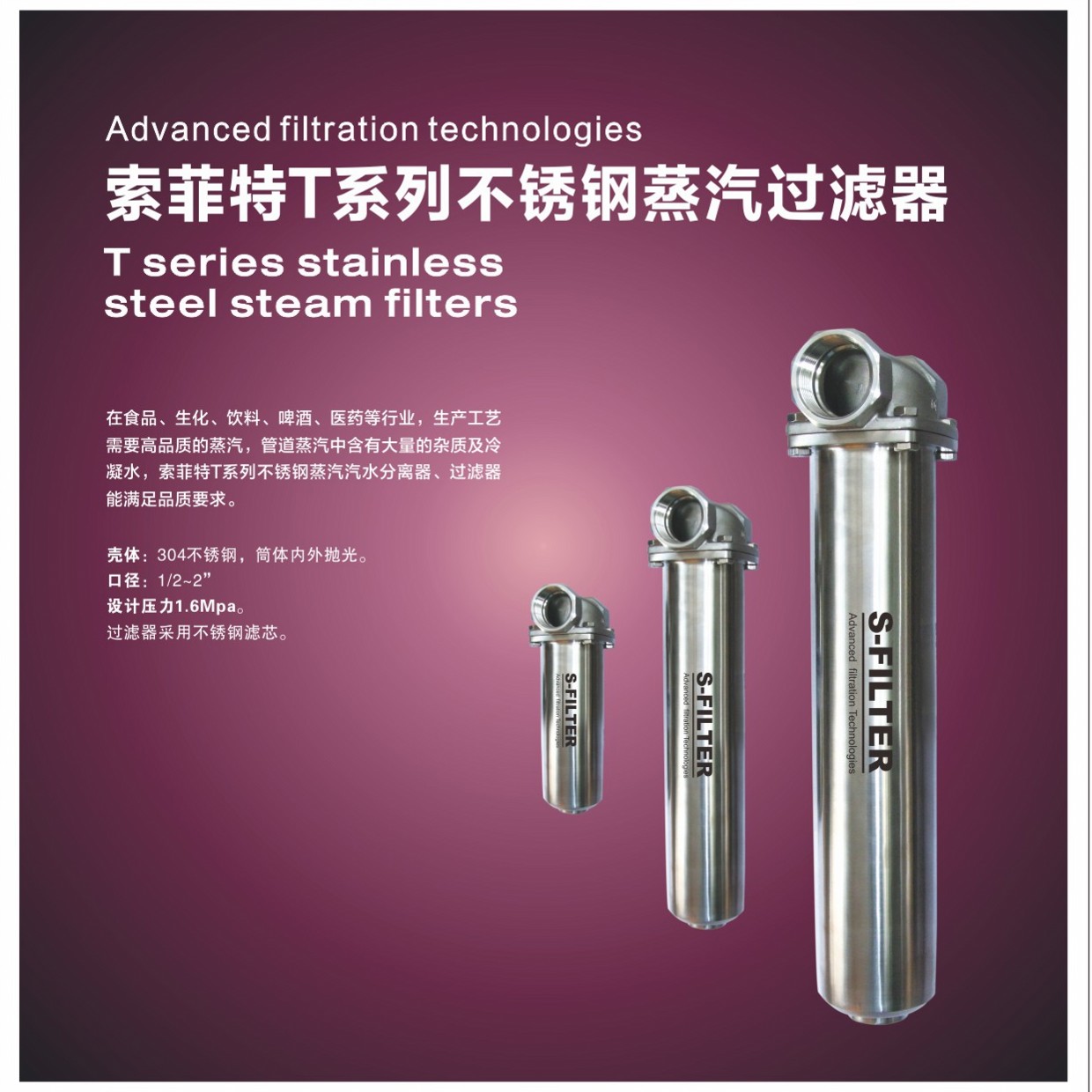

索菲特T系列不銹鋼蒸汽過濾器
T series stainless steel steam filters
T系列蒸汽過濾器規格表： 1.6Mpa
|
型號 |
口徑 |
流量kg/h |
A |
B |
C |
濾芯型號 |
|
TS-25G-40 |
1” |
40 |
100 |
20 |
320 |
ETS-40/* |
|
TS-40G-80 |
1.5” |
80 |
122 |
27 |
380 |
ETS-80/* |
|
TS-40G-140 |
1.5” |
140 |
122 |
27 |
500 |
ETS-140/* |
|
TS-50G-200 |
2” |
200 |
168 |
30 |
650 |
ETS-200/* |
|
TS-50G-280 |
2” |
280 |
168 |
30 |
850 |
ETS-280/* |
*代表精度：比如5μ。F表示汽水分離。
浮球式蒸汽疏水閥為可選配置。
過濾精度與蒸汽流量換算表：
|
過濾精度μ |
1 |
2 |
3 |
5 |
10 |
25 |
|
流量系數Q |
0.8 |
1 |
1.4 |
2 |
3 |
5 |
蒸汽壓力與蒸汽流量換算表：
|
蒸汽壓力bar |
2 |
4 |
7 |
10 |
|
流量系數Q |
1 |
2 |
3 |
4 |
鍋爐產汽量與管口對應表
|
鍋爐規格T |
0.2 |
0.5 |
1 |
2 |
4 |
6 |
10 |
20 |
|
管徑DN |
25 |
40 |
50 |
65 |
100 |
125 |
150 |
200 |
蒸汽過濾器的選型需根據以下參數：流量、過濾精度、壓力、壓降、口徑、接口形式、材質、密封材料。
