一；概述

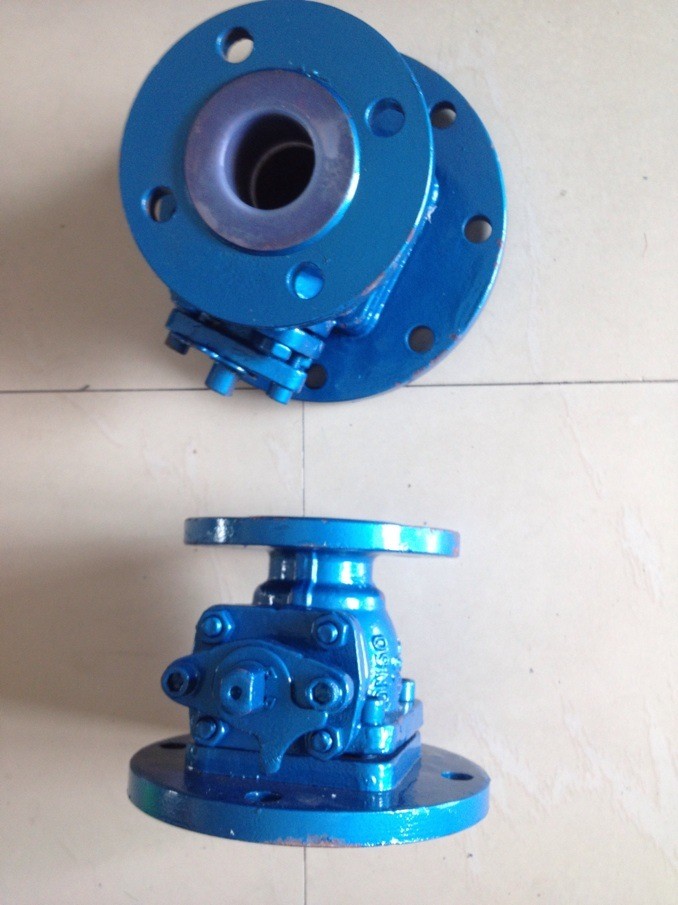

襯氟放料球閥

本系列產品是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。

二；特點

   襯氟放料球閥

基本系列為Q41F型，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：

1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化

2.介質；

     2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；

     3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性；

     4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。 襯氟放料球閥內部三；結構 http://www.shjbn.com/pv7311536111168.htm

襯氟放料球閥

FQ41F-10C

FQ表示放料閥類型代號         10表示公稱壓力為 1.0 MPa

4表示連接型式為法蘭式        C表示閥體材料為碳鋼

1表示結構型式為浮動直通式   F表示放料閥代號

F表示襯里材料為氟塑料        80表示公稱通徑為 80 mm

四；性能參數

襯氟放料球閥

設計規范　GB 12237  /  API 608  /  API 6D

驅動方式　手動、蝸輪傳動、氣動、電動

公稱通徑　（DN） 50、80 mm

公稱壓力?。≒N） 1.0 MPa，1.6 MPa，2.5 MPa

適用溫度　  -50～180 ℃

超過此規定訂貨時要說明。
