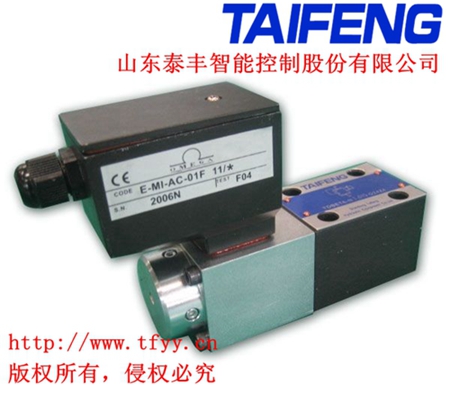

TDBET6型比例溢流閥是由比例電磁鐵直接驅動錐芯以控制開啟壓力。隨著輸入電流的變化，開啟壓力也隨之變化，且與輸入電流大致成正比例關系。此種規格的比例溢流閥可直接用于小流量的液壓系統，以限制系統壓力，或作為先導式溢流閥的先導級。
該閥主要由閥體，比例電磁鐵，閥座和錐閥芯組成。當輸入電流為零時，比例電磁鐵的推力為零，閥的開啟壓力為最低。當輸入電流大于零時，比例電磁鐵產生推力，把錐閥芯壓在閥座上。如果作用在錐閥芯上的液壓力大于電磁力，則錐閥芯被推離閥座，壓力介質就流出，回到油箱，從而限制系統壓力不超過希望值。
