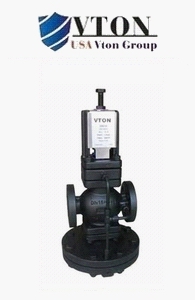

進口高溫蒸汽減壓閥
-
一、進口高溫蒸汽減壓閥概述
進口高溫蒸汽減壓閥，High temperature steam reducing valve，是指用于高溫?zé)嵴羝蛘吒邷仫柡驼羝麍龊?，比如蒸汽溫度?00℃，蒸汽溫度250℃，蒸汽溫度300℃，蒸汽溫度400℃，蒸汽溫度450℃的蒸汽管道，能將閥前的蒸汽壓力減到所需要的出口壓力，并將壓力穩定在所需要的壓力值的減壓閥，屬于可調式先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、閥閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。進口高溫蒸汽減壓閥主要用于高溫蒸汽管路，起到減壓穩壓作用。
二、進口高溫蒸汽減壓閥主要技術參數和性能指標：
|
公稱壓力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|||||
|
殼化試驗壓力（MPa）
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|||||
|
密封試驗壓力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|||||
|
高進口壓力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|||||
|
出口壓力范圍（MPa）
|
1.0-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-4.0
|
0.5-6.4
|
0.5-10.0
|
|||||
|
口徑
|
DN15-500
|
||||||||||
|
溫度
|
0-450℃
|
||||||||||
|
最小壓差（MPa）
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
|||||
|
控制精度誤差
|
≤3%
|
||||||||||
*.殼體試驗不包括膜片、頂蓋。
三、進口高溫蒸汽減壓閥流量系數(Cv)：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
四、進口高溫蒸汽減壓閥主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB，不銹鋼304、316
|
|
閥座 閥盤
|
2Cr13
|
|
缸套
|
2Cr13/銅合金
|
|
活塞
|
合金鑄鐵
|
|
導閥座 導閥桿
|
2Cr13
|
|
主閥彈簧
|
1Cr18Ni9Ti
|
|
導閥主彈簧
|
50CrVA
|
|
調節彈簧
|
60Si12Mn
|
五、進口高溫蒸汽減壓閥外形尺寸(PN1.6-4.0)單
位：mm
|
公稱通徑
DN |
外 形 尺 寸
|
|||
|
L
|
H
|
Hl
|
||
|
1.6/2.5MPa
|
4.0MPa
|
|||
|
15
|
160
|
180
|
295
|
90
|
|
20
|
160
|
180
|
330
|
98
|
|
25
|
180
|
200
|
330
|
110
|
|
32
|
200
|
220
|
330
|
110
|
|
40
|
220
|
240
|
345
|
125
|
|
50
|
250
|
270
|
345
|
125
|
|
65
|
280
|
300
|
350
|
130
|
|
80
|
310
|
330
|
385
|
160
|
|
100
|
350
|
380
|
385
|
170
|
|
125
|
400
|
450
|
400
|
200
|
|
150
|
450
|
500
|
415
|
210
|
|
200
|
500
|
550
|
475
|
240
|
|
250
|
650
|
525
|
290
|
|
|
300
|
800
|
580
|
335
|
|
|
350
|
850
|
620
|
375
|
|
|
400
|
900
|
660
|
405
|
|
|
450
|
900
|
730
|
455
|
|
|
500
|
950
|
750
|
465
|
|
六、進口高溫蒸汽減壓閥外形尺寸(PN6.4-16.0) 單位：mm
|
公稱通徑
DN |
外 形 尺 寸
|
|||
|
L
|
H
|
Hl
|
||
|
6.4MPa
|
10.0/16.0MPa
|
|||
|
15
|
180
|
180
|
305
|
105
|
|
20
|
180
|
200
|
340
|
105
|
|
25
|
200
|
220
|
340
|
120
|
|
32
|
220
|
230
|
340
|
120
|
|
40
|
240
|
240
|
355
|
135
|
|
50
|
270
|
300
|
355
|
135
|
|
65
|
300
|
340
|
360
|
140
|
|
80
|
330
|
360
|
395
|
17
|
|
100
|
380
|
400
|
185
|
|
|
125
|
450
|
415
|
215
|
|
|
150
|
500
|
430
|
225
|
|
|
200
|
550
|
495
|
260
|
|
|
250
|
650
|
545
|
310
|
|
|
300
|
800
|
600
|
355
|
|
|
350
|
850
|
640
|
395
|
|
|
400
|
900
|
690
|
435
|
|
|
500
|
950
|
-
|
780
|
495
|
七、美國威盾VTON進口高溫蒸汽減壓閥業績
北京碧水源凈水科技有限公司,三諾生物,國瓷材料,冠昊生物中國石油化工集團公司中國港灣建設（集團）總公司中國中煤能源集團公司中國大唐集團公司邯鄲鋼鐵集團有限責任公司上海紡織控股（集團）公司，浙江富興電力燃料有限公司,廣州明珠電力（集團）股份有限公司，成都熱電廠內蒙古蒙電華能熱電股份有限公司，山東菏澤鍋爐（集團）廠有限公司，吉祥化工設備公司，四川省宜賓五糧液集團有限公司，杭州娃哈哈集團有限公司，維維集團統一企業中國公司，內蒙古蒙牛乳業集團股份有限公司
八、進口高溫蒸汽減壓閥安裝說明書
1、高溫蒸汽減壓閥安裝前必須對管路系統進行沖洗清理。以防焊渣，氧化皮等贓物流入閥內，影響閥門正常工作。
2、高溫蒸汽減壓閥應安裝在便于操作和維修的地方，并且必須直立安裝在水平管道上，應注意使管路中介質的流向與閥體上箭頭所示方向一致，切勿反裝。
3、高溫蒸汽減壓閥在安裝使用時，應把旁通管道的截止閥打開，排除管路中的冷凝水和汽水的混合物，以防減壓閥開啟時產生水圾現象損壞減壓閥，當無異?，F(xiàn)象后，按順時針方向緩慢旋轉調節螺釘，將出口壓力調至所需的壓力(以閥后表壓為準)，調整后，將鎖緊螺母背緊，擰上防護罩。
4、高溫蒸汽減壓閥前應安裝過濾器，以防介質中的雜物進入減壓閥，影響其性能。
5、安裝的減壓閥前后應有一段直管，閥前的直管長度約為600毫米，閥后的直管長度約為1000毫米。
6、高溫蒸汽減壓閥要求進出口壓差必須≥0.2Mpa。
7、高溫蒸汽減壓閥的管網必須裝安全閥，以防減壓閥失效壓力升高造成系統或者設備的破壞。
