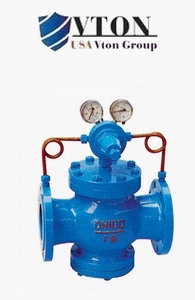

進口壓縮空氣調壓閥
美國威盾VTON閥門一直秉承可持續發展的經營理念，追求品質和服務，不斷創新的原則，高品質，性能好，壽命長，易維護，讓行業客戶獲得性能更好、成本更低的產品。威盾閥門中國代理商-北京全勝輝閥門有限公司是您正確的選擇！我們賣的不僅僅是閥門，更是一種解決方案！
一、進口壓縮空氣調壓閥產品概述
進口壓縮空氣調壓閥（Compressed air pressure regulating valve），也叫進口壓縮空氣調壓閥，是指用于壓縮空氣介質，通過調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現對壓縮空氣的減壓穩壓功能。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。
二、進口壓縮空氣調壓閥產品特征
1、用于壓縮空氣的管道介質。
2、屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成?？刂?/span>*確。
3、通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。進口壓力不斷變化的情況下，保持出口聽壓力和溫度值在一定的范圍內
三、進口壓縮空氣調壓閥 技術參數及性能
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
壓力特性偏差(Mpa)△P2P |
ANSI2365，GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
ANSI3568，GB12246-1989 |
|||||
|
*小壓差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
滲漏量 |
X/F(聚四氟乙稀/橡膠)：O滲漏 Y(硬密封)：按ANSI6863 |
|||||
四、進口壓縮空氣調壓閥 額定流量系數
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
五、進口壓縮空氣調壓閥 主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB/FCB* |
|
閥座 閥盤 |
2Cr13/304* |
|
缸套 |
2Cr13/25(鍍硬鉻)/304* |
|
活塞 |
2Cr13/銅合金/銅合金* |
|
活塞環 |
合金鑄鐵/對位聚苯* |
|
導閥座 導閥桿 |
2Cr13/304* |
|
膜片 |
1Cr18Ni9Ti |
|
主閥 導閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
|
密封墊(X/F/Y) |
橡膠/聚四氟乙稀/硬質合金 |
|
導閥體 導閥蓋 |
25/304* |
六、進口壓縮空氣調壓閥 結構尺寸圖
七、進口壓縮空氣調壓閥連接尺寸
外形尺寸(PN1.6-4.0)
|
公稱通徑DN |
外 形 尺 寸 |
|||
|
L |
H |
H1 |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
290 |
90 |
|
20 |
160 |
180 |
300 |
98 |
|
25 |
180 |
200 |
300 |
110 |
|
32 |
200 |
220 |
300 |
110 |
|
40 |
220 |
240 |
320 |
125 |
|
50 |
250 |
270 |
320 |
125 |
|
65 |
280 |
300 |
325 |
130 |
|
80 |
310 |
330 |
365 |
160 |
|
100 |
350 |
380 |
365 |
170 |
|
125 |
400 |
450 |
475 |
200 |
|
150 |
450 |
500 |
475 |
210 |
|
200 |
500 |
550 |
515 |
240 |
|
250 |
650 |
560 |
290 |
|
|
300 |
800 |
705 |
335 |
|
|
350 |
850 |
745 |
375 |
|
|
400 |
900 |
780 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
835 |
465 |
|
外形尺寸(PN6.4-16.0)
|
公稱通徑DN |
外 形 尺 寸 |
|||
|
L |
H |
H1 |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
300 |
100 |
|
20 |
180 |
200 |
310 |
105 |
|
25 |
200 |
220 |
31 |
120 |
|
32 |
220 |
230 |
310 |
120 |
|
40 |
240 |
240 |
335 |
135 |
|
50 |
270 |
300 |
335 |
135 |
|
65 |
300 |
340 |
340 |
140 |
|
80 |
330 |
360 |
380 |
170 |
|
100 |
380 |
380 |
185 |
|
|
125 |
450 |
490 |
215 |
|
|
150 |
500 |
490 |
225 |
|
|
200 |
550 |
535 |
260 |
|
|
250 |
650 |
580 |
310 |
|
|
300 |
800 |
725 |
355 |
|
|
350 |
850 |
765 |
395 |
|
|
400 |
900 |
800 |
435 |
|
|
500 |
950 |
/ |
855 |
495 |
八、進口壓縮空氣調壓閥安裝說明
1、氣體減壓閥安裝必須嚴格按照閥體上的箭頭方向保持和流體流動方向一致。如果氣體不清潔含有一些雜質，必須在減壓閥的上游進水口安裝過濾器(我們建議過濾精度不低于0.5mm)。
2、為了操作和維護方便，氣體減壓閥一般直立安裝在水平管道上。
3、為了防止氣體減壓閥閥后壓力超壓，應在離閥出口不少于4M處加裝一個減壓閥。
4、減壓閥閥前和閥后必須裝截止閥，更換或者維修時開關氣體用
5、氣體如果有冷凝水的話，需要裝汽水分離器，防止冷凝水對減壓閥活塞或者膜片的損壞。
訂貨時請注明型號、公稱通徑、工作壓力、工作介質、介質溫度、閥體材質、連接方式。如有不明，我公司工作人員會盡力為你解決問題，給你一個完美的方案！
