進口高真空隔膜閥
美國威盾VTON閥門一直秉承可持續發展的經營理念，追求品質和服務，不斷創新的原則，高品質，性能好，壽命長，易維護，讓行業客戶獲得性能更好、成本更低的產品。威盾閥門中國代理商-北京全勝輝閥門有限公司是您正確的選擇！我們賣的不僅僅是閥門，更是一種解決方案！

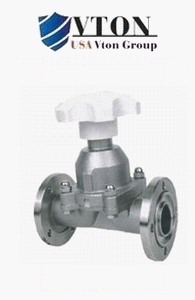

VS4F10D型－高真空(壓力)隔膜閥
VS4F10D型高真空(壓力)隔膜閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
主要技術性能
|
閥門漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
|
適用溫度：Applicable Temperature |
-25～+80℃(丁青橡膠) |
|
適用范圍：Applicability |
|
|
連接型式 Loose Flange |
使用壓力范圍(Pa) |
|
活套法蘭 |
0.6×106～1.3×10-4 |
|
焊接法蘭 |
1.6×106～1.3×10-4 |
|
快卸法蘭 |
0.1×106～1.3×10-4 |
|
螺紋連接 Threaded Connection |
1.6×106～1.3×10-4 |
也可按用戶要求的連接標準加工
|
主要零件材料 |
|
閥體、閥板、閥桿：不銹鋼 |
外形及連接尺寸
活套法蘭連接 (圖一)
|
Model |
DN |
Do |
D |
n-φc |
W |
H/H1 |
L |
|
VS4F10LD-10 |
10 |
40 |
55 |
4-φ6.6 |
65 |
89/99 |
75 |
|
VS4F10LD -16 |
16 |
45 |
60 |
4-φ6.6 |
80 |
89/99 |
108 |
|
VS4F10LD -20 |
20 |
50 |
65 |
4-φ6.6 |
80 |
91/102 |
118 |
|
VS4F10LD -25 |
25 |
55 |
70 |
4-φ6.6 |
80 |
110/123 |
120 |
|
VS4F10LD -32 |
32 |
70 |
90 |
4-φ9 |
80 |
129/138 |
146 |
|
VS4F10LD -40 |
40 |
80 |
100 |
4-φ9 |
120 |
139/159 |
150 |
|
VS4F10LD -50 |
50 |
90 |
110 |
4-φ9 |
120 |
159/186 |
180 |
快卸法蘭連接 (圖二)
|
Model |
DN |
D1 |
D |
W |
H/H1 |
L |
|
VS4F10QD-10 |
10 |
12.2 |
30 |
65 |
89/99 |
75 |
|
VS4F10QD -16 |
16 |
17.2 |
30 |
80 |
89/99 |
108 |
|
VS4F10QD -20 |
20 |
26.2 |
40 |
80 |
91/102 |
118 |
|
VS4F10QD -25 |
25 |
26.2 |
40 |
80 |
110/123 |
120 |
|
VS4F10QD -32 |
32 |
34.2 |
55 |
80 |
129/138 |
146 |
|
VS4F10QD -40 |
40 |
41.2 |
55 |
120 |
139/159 |
150 |
|
VS4F10QD -50 |
50 |
52.2 |
75 |
120 |
159/186 |
180 |
I型焊接管連接(圖三)
|
Model |
DN |
D |
W |
H/H1 |
L |
|
VS4F10VD-10 |
10 |
17 |
65 |
89/99 |
75 |
|
VS4F10VD -25 |
25 |
32 |
80 |
110/123 |
120 |
|
VS4F10VD -40 |
40 |
45 |
120 |
139/159 |
150 |
|
VS4F10VD -50 |
50 |
57 |
120 |
159/186 |
180 |
訂貨時請注明型號、公稱通徑、實際工作壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。
如有不明，我公司工作人員會盡力為您解決問題！
美國（VTON）威盾閥門中國代理商歡迎您的訂購！
北京全勝輝閥門有限公司---是您不錯的選擇哦！
