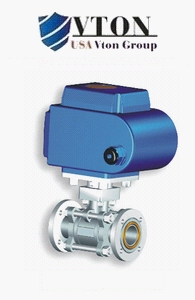

進口電動真空球閥

美國威盾VTON閥門一直秉承可持續發展的經營理念，追求品質和服務，不斷創新的原則，高品質，性能好，壽命長，易維護，讓行業客戶獲得性能更好、成本更低的產品。威盾閥門中國代理商-北京全勝輝閥門有限公司是您正確的選擇！我們賣的不僅僅是閥門，更是一種解決方案！

一、進口電動真空球閥概述

進口電動高真空(壓力)球閥，Electric high vacuum (pressure) Ball valve，也叫電動高真空球閥，電動負壓球閥，電動真空法蘭球閥，電動活套法蘭球閥，是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流的真空球閥，帶電動執行器，可實現智能遠程控制。

美國威盾VTON進口電動真空球閥主要產品有電動真空法蘭球閥，電動真空螺紋球閥，電動真空活套法蘭球閥，廣泛應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

二、進口電動真空球閥產品特征：

（1）、密封結構設計獨特漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；

（2）、開關扭矩小,配置電動執行器小，工作穩定，可靠；

（3）、結構緊湊,重量輕,外形簡潔、美觀；

（4）、真空球閥既能適用高真空又能適用一定的正壓力下使用。由于球閥全通導又能達到超高真空要求,所以電動真空球閥也能適用于加速器真空系統。

三、進口電動真空球閥產品參數

　閥門漏率：Valve Leak Rate     　≤1.3×10-4Pa.L/S.

　適用溫度：Applicable Temperature 　-30～+150℃

　-30～+150℃(PPL密封)

　適用范圍：Appy Range

　連接型式　Loose Flange    　使用壓力范圍(Pa)

　活套法蘭 　0.6×106～1.3×10-4

　焊接法蘭 　1.6×106～1.3×10-4

　快卸法蘭 　0.1×106～1.3×10-4

　螺紋連接　Threaded Connection  　1.6×106～1.3×10-4

四、進口電動真空球閥主要零件材料

Materials of Main Parts

閥體、閥蓋、閥桿：不銹鋼

密封件：四氟乙烯、丁青橡膠、氟橡膠、PPL。

Body, disc and stem: stainless steel.

Sealing element: PTFE, NBR, Viton, PPL.

外形及連接尺寸

Overall and Connection Dimensions(mm)

五、進口電動真空球閥尺寸圖

螺紋連接的外形及連接尺寸(圖一)

Model

型號      DN G    H    E     L

VTLEBF01-10(G)     10   1/4" 52   105 68

VTLEBF01-16(G)     16   1/2" 64   130 72

VTLEBF01-20(G)     20   3/4" 67   130 82

VTLEBF01-25(G)     25   1"    83   165 90

VTLEBF01-32(G)     32   1-1/4"    89   165 112

VTLEBF01-40(G)     40   1-1/2"    100 190 120

VTLEBF01-50(G)     50   2"    125 190 145

VTLEBF01-63(G)     63   2-1/2"    150 250 185

VTLEBF01-80(G)     80   3"    161 250 210

VTLEBF01-100(G)   100 4"    180 280 268

活套法蘭連接 (圖二)

Model

型號      DN D    Do H    E     L     n-φc

VTLEBF01-10(F)      10   55   40   52   105 84   4-φ6.6

VTLEBF01-16(F)      16   60   45   64   130 84   4-φ6.6

VTLEBF01-25(F)      25   70   55   83   165 114 4-φ6.6

VTLEBF01-32(F)      32   90   70   89   165 140 4-φ9

VTLEBF01-40(F)      40   100 80   100 190 160 4-φ9

VTLEBF01-50(F)      50   110 90   125 190 170 4-φ9

VTLEBF01-63(F)      63   130 110 150 250 195 4-φ9

VTLEBF01-80(F)      80   145 125 161 250 220 8-φ9

VTLEBF01-100(F)    100 165 145 180 280 280 8-φ9

快卸法蘭連接(圖三)

Model

型號      DN D1 D    H    E     L

VTLEBF01-10(KF)   10   12.2       30   52   105 84

VTLEBF01-16(KF)   16   17.2       30   64   130 84

VTLEBF01-25(KF)   25   26.2       40   83   165 114

VTLEBF01-32(KF)   32   34.2       55   89   165 140

VTLEBF01-40(KF)   40   41.2       55   100 190 160

VTLEBF01-50(KF)   50   52.2       75   125 190 170

訂貨時請注明型號、公稱通徑、實際工作壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。

如有不明，我公司工作人員會盡力為您解決問題！

美國（VTON）威盾閥門中國代理商歡迎您的訂購！

北京全勝輝閥門有限公司---是您不錯的選擇哦！
