1、環(huán)保性好

以天然植物萃取物為主，經國家環(huán)境分析測試中心、國家建材工業(yè)環(huán)境監(jiān)測中心等檢測，未檢測出甲醛、VOC、有害重金屬、放射性物質等，屬于安全、健康、環(huán)保產品；

2、粘結力強

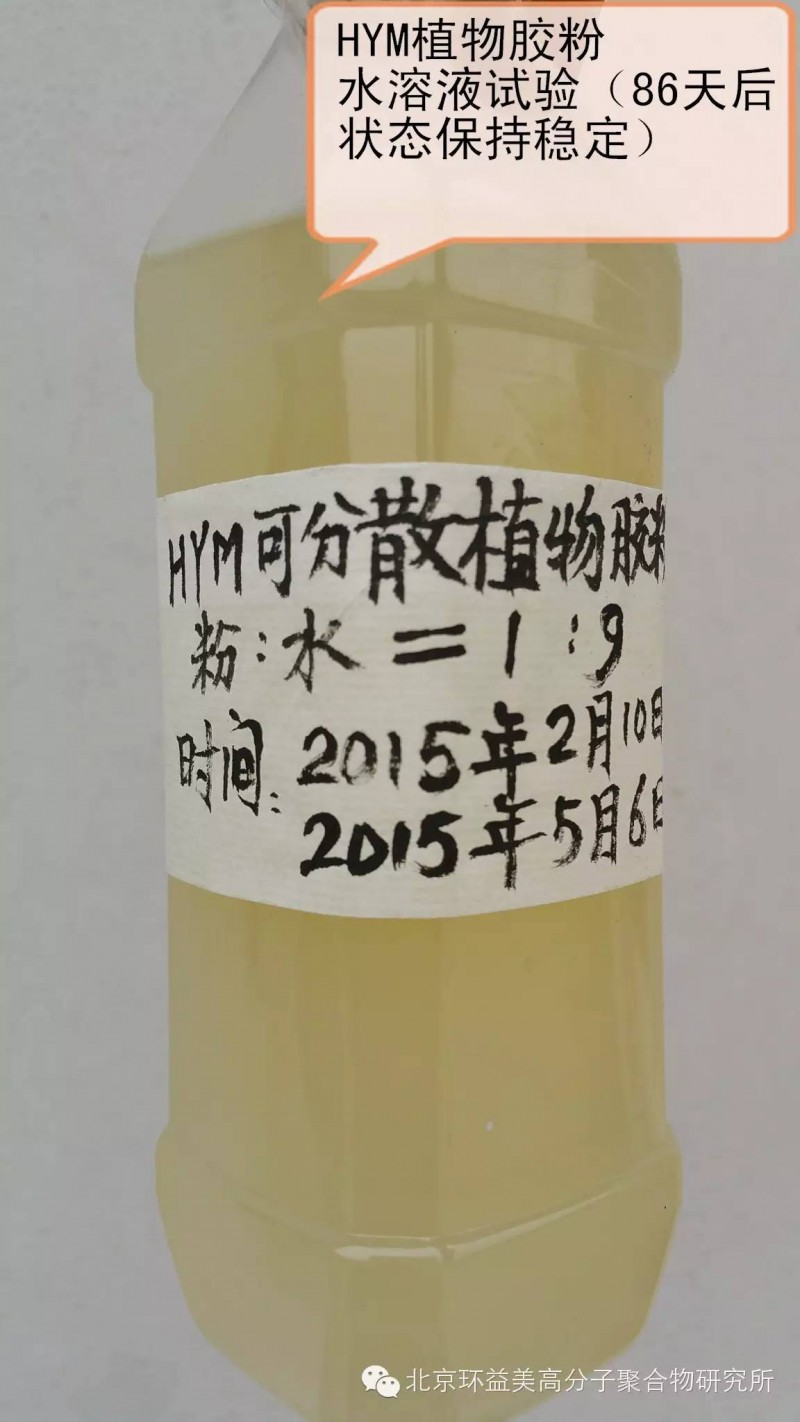

經北京市建筑材料質量監(jiān)督檢驗站檢測，按膠粉：水=1：9（重量比）調制成水溶液后，再按方解石粉：水溶液：水=120g：19g：25g的比例，做粘結性能試驗，測出其粘結強度1.0-1.2Mpa；

3、施工操作性好

由于HYM-2與重質碳酸鈣、氫氧化鈣能生成凝膠狀物質，這種凝膠狀具有很好的觸變性，這種具有智能的觸變能力，讓人感到批刮輕松自如，感到越刮越輕松，越刮越好刮，不出現接茬痕跡，可以不用打磨，直接刮涂平整；

4、裝飾效果好

HYM-2與重質碳酸鈣、氫氧化鈣能生成凝膠狀物質，會形成比較致密的網絡狀穩(wěn)定性結構，不僅強度高，而且手感光滑、潔白細膩；

5、省工、省時、省錢

內墻裝修施工，可以不用刷乳膠漆，直接二遍連續(xù)作業(yè)，一次裝修成活，省工、省時、省錢；

6、性能穩(wěn)定

由于HYM-2可以增加耐水膩子粉穩(wěn)定性，長期存放不變質（可存放1-3年）；

涂層壽命可達30年以上不龜裂、不空鼓、不粉化。如將來要進行二次裝修，不用鏟底，不用界面劑，直接批刮即可

1、配方配比

原材料名稱 規(guī)格型號 配料比例(單位:kg)

植物型可分散膠粉 HYM—2 8-10

HPMC 70000s 5

重質碳酸鈣 細度≥325、白度93-95 700

氫氧化鈣 細度≥325、白度90-93 300

2、生產步驟

設備采用北京環(huán)益美高分子聚合物研究所設計制造的B2、 B3型或D型封閉式環(huán)保型高效干粉混合機。

試生產前先啟動設備（另請閱讀封閉式環(huán)保型高效干粉混合機使用說明書），確認設備運轉正常后，將50公斤重質碳酸鈣從進料口加入，接著將HYM—2植物可分散膠粉全部緩慢加入，再將HPMC全部緩慢加入，然后將氫氧化鈣全部稍慢加入，最后將其余重質碳酸鈣全部加入，所有原料加完后，可關閉上料機小電機，然后主攪拌大電機繼續(xù)攪拌10-15分鐘，從出料口放出50公斤料后，啟動小電機，緩慢（2-3分鐘）加入進料斗內，加完后即停小電機，開始放料、稱重、包裝、入庫。

第二罐生產時，將第一罐混合好的50公斤成品料先加入進料斗，接著將HYM—2植物可分散膠粉全部緩慢加入，再將HPMC全部緩慢加入，然后將氫氧化鈣全部稍慢加入，最后將其余重質碳酸鈣全部加入，所有原料加完后，可關閉上料機小電機，然后主攪拌大電機繼續(xù)攪拌10-15分鐘后，開始放料、稱重、包裝、入庫。

1. 本品使用前，應檢查包裝有無破損、物料有無受潮結塊現象。

2. 按粉料：水=1：0.45-0.6的重量比,先將水加入到容器中,再將粉料逐步加入(建議使用手電鉆式的攪拌器)攪拌,攪拌均勻放置20-40分鐘后,即可使用。

3. 干燥的基層或吸水性大的基層，噴水潤濕后批刮效果更好（噴水后無水膜，手感陰濕即可）。

4. 將攪拌均勻的本品批刮在水泥基層墻面上，每遍批刮厚度0.3-0.5mm為宜,宜薄不宜厚；宜連續(xù)批刮，連續(xù)批刮應在前次涂層不沾手后進行,最后一遍干至九成時進行壓光、拋光即可。

5. 平整的墻面每平方米耐水膩子粉用量為0.8-1.2公斤。

1、基層的強度必須大于耐水膩子，要求堅實、平整（平整度偏差應小于2MM；不平處，應用水泥膩子找平），且無油污、粉化疏松、浮灰等現象。

2、新抹的水泥墻基層，應在完工干燥后15—30天以上刮耐水膩子。舊墻應消除浮灰、及不穩(wěn)定因素后，用有機建筑膠粘劑封底，采用封底的辦法，也可有效防止因基層返堿引起涂層泛黃。

3、石膏與粉煤灰類隔墻板、水泥預制板、粉刷石膏、石灰墻等基層，因吸水性強，影響耐水膩子成膜性，減弱膩子與墻面的粘結力，建議采用水泥膩子加耐堿玻纖網格布或一定濃度有機建筑膠液封底處理。板縫應先做技術處理。

4、本品無毒害,因粉體物呈堿性物質，對皮膚可能會產生輕微刺激，可用甘油或潤膚霜涂抹皮膚即可,建議操作時輕拿輕放、戴手套、口罩等防護品。

5、每次批刮完工后，應保持室內通風透氣，讓膩子層自然干燥至工程驗收交工，以免因潮濕，引起水泥基層返堿。

6、施工現場及墻基層與涂層未全部干透前，應避免油漆、有機化學溶劑，以及吸煙、煙霧、煙火薰等，以免引起涂層表面泛黃。

7、存放膩子粉的場地，要求通風干燥、注意防潮、避免陽光照射。

通風、干燥、防潮濕、防曬、貯存期1-3年。
