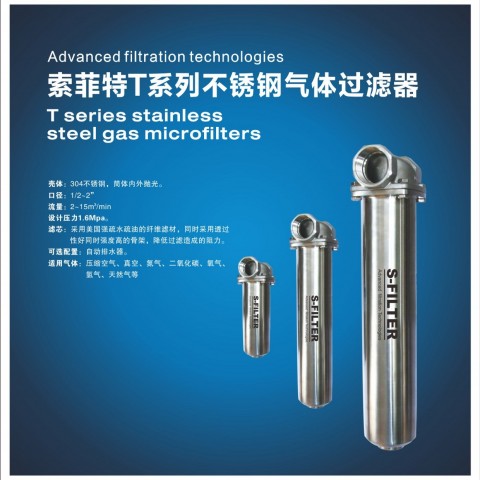

T series stainless steel gas microfilters
過濾等級：
F級：氣水分離器；
C級：油水分離器，3μ；
T級：除油過濾器，1μ；
A級：微油過濾器， 0.01μ；
H級：吸附過濾器，0.01μ；
索菲特T系列不銹鋼氣體過濾器T series stainless steel gas microfilters
T系列不銹鋼氣體過濾器規(guī)格表
|
型號 |
口徑 |
流量 |
A |
B |
C |
濾芯型號 |
|
TG*-2 |
1” |
2 |
100 |
20 |
320 |
ETG*-2 |
|
TG*-4 |
1.5” |
4 |
122 |
27 |
380 |
ETG*-4 |
|
TG*-6 |
1.5” |
6 |
122 |
27 |
500 |
ETG*-6 |
|
TG*-10 |
2” |
10 |
168 |
30 |
650 |
ETG*-10 |
|
TG*-15 |
2” |
15 |
168 |
30 |
850 |
ETG*-15 |
流量單位：m3/min。真空過濾的選型以管徑做依據(jù)。
*代表過濾等級：F級：氣水分離器； C級油水分離器，3μ； T級除油過濾器，1μ；
A級微油過濾器， 0.01μ； H級吸附過濾器，0.01μ。
不同壓力下，過濾器處理氣量會有不同，請參考以下表格：
|
入氣壓力bar |
1 |
3 |
5 |
7 |
9 |
|
氣量換算系數(shù)Q |
0.3 |
0.5 |
0.8 |
1 |
1.2 |
