1、基本參數



  （1）使用海拔高度為：﹢1050米——﹢1452米；



  （2）環境溫度為：—20℃——﹢35℃；



  （3）氣管壓風含水濕度不大，管內水不成流；



  （4）氣管壓風壓力范圍為0.3——0.8MPa；



（5）電磁閥額定電壓 DC24V



（6）氣缸最大推力  240kg



（7）礦用隔爆兼本安型電控箱   額定電壓：AC127V

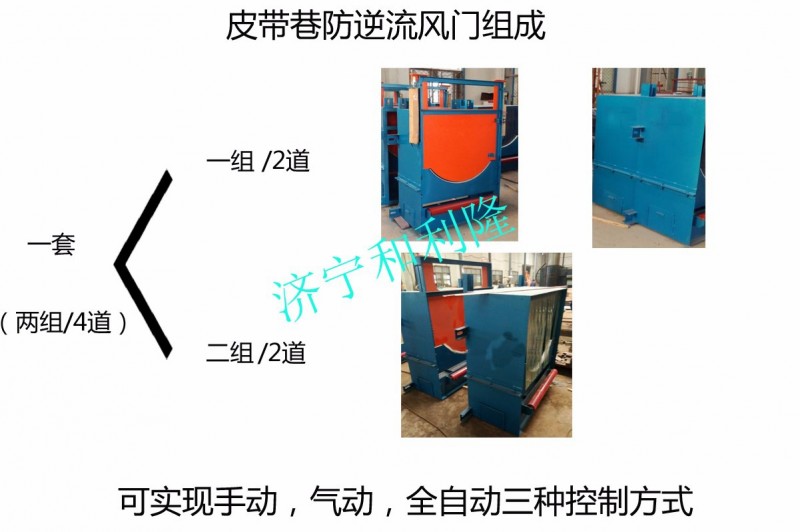

礦用防逆流風門現場自動控制系統的組成部件主要由電氣控制箱（包括油水分離器、防爆電磁閥、換向閥、梭閥、氣控按鈕、泄壓閥等）、50x500氣缸、氣管、ZMK-127礦用隔爆兼本安型電控箱、礦用本安型速度傳感器、電動按鈕等組成。

 礦用防逆流自動風門現場按動按鈕操作流程

        按一下電氣控制箱上的綠色按鈕，礦用防逆流風門的防突擋板自動升起；按一下紅色按鈕，在皮帶處于停止?fàn)顟B(tài)時，防突擋板均勻速度下降，當皮帶處于運轉狀態時，按動關門紅色按鈕，系統不執行防突擋板下降的工作，確保皮帶輸送工作的安全。



  現場電動按鈕操作流程



按一下開門電動按鈕，礦用防逆流風門的防突擋板自動升起；按一下電動關門按鈕，在皮帶處于停止?fàn)顟B(tài)時，防突擋板均勻速度下降，當皮帶處于運轉狀態時，按動關門紅色按鈕，系統不執行防突擋板下降的工作，確保皮帶輸送工作的安全。



    無論是氣動按鈕還是電動按鈕執行開門程序時不受皮帶速度傳感器的制約，執行關門程序時受皮帶運輸狀態制約，只有皮帶處于停止?fàn)顟B(tài)下關門按鈕才有效。
