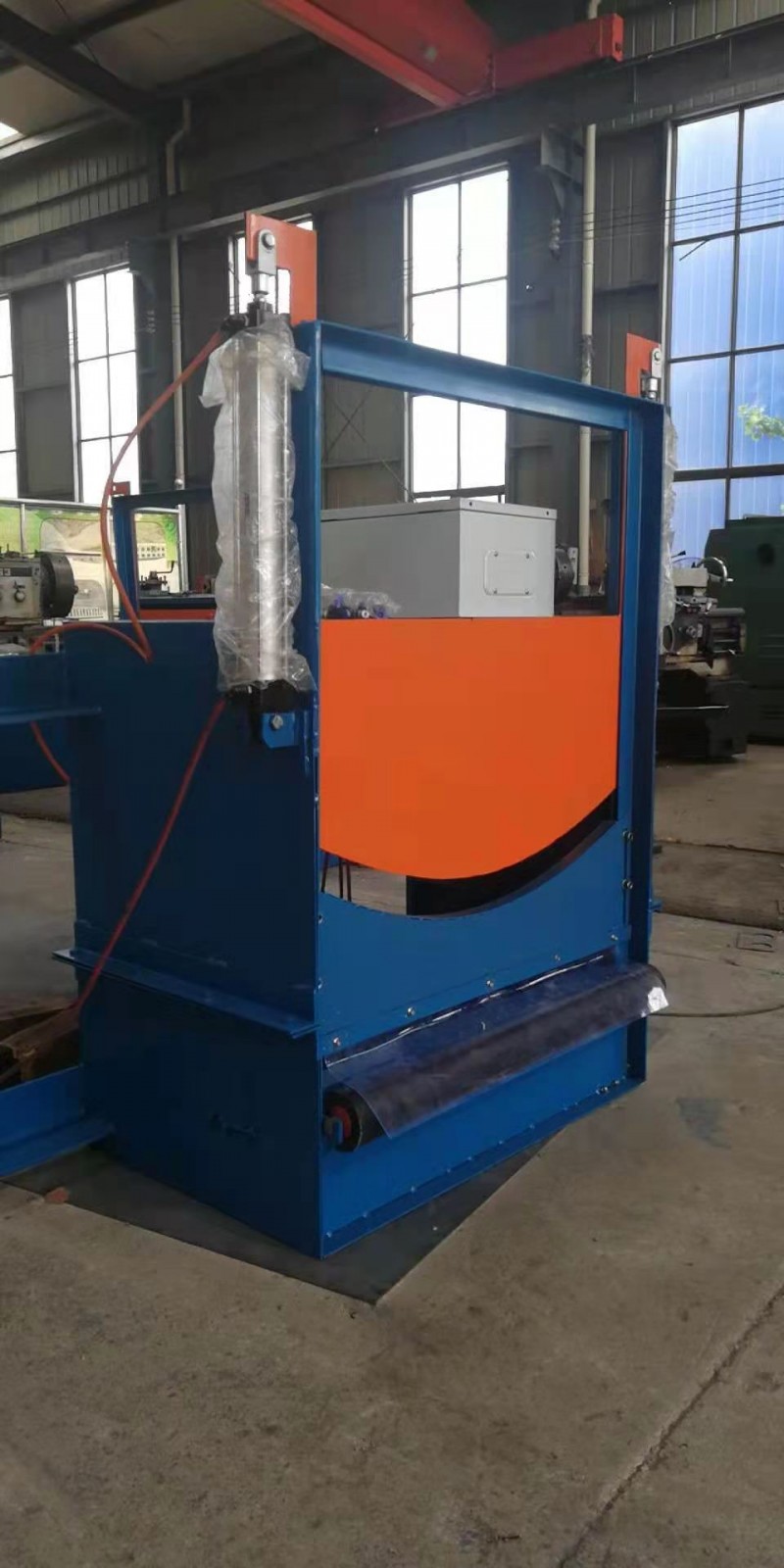

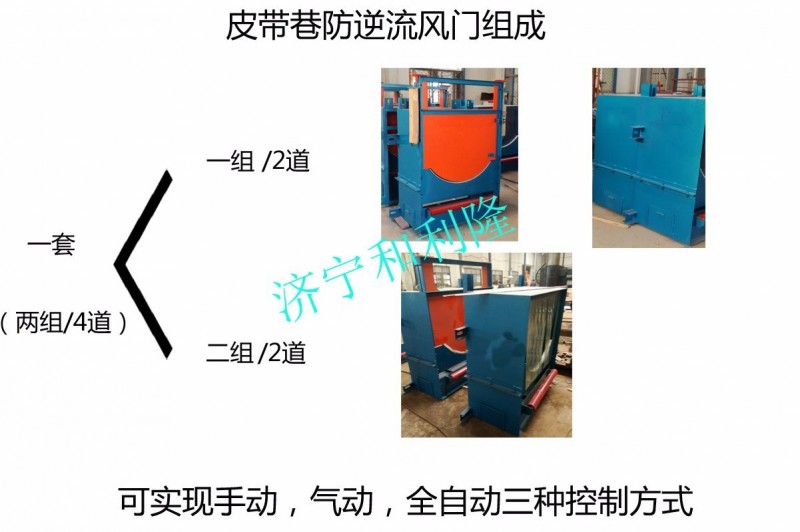

礦用防逆流風門包括箱體，箱體有四個，兩兩一套配合使用，依靠風壓做動力，打開、閉合與運輸皮帶連鎖，可隨礦井瓦斯監控裝置配合使用，在工作地點出現突發事故時，自動閉合，使事故不會波及其他采區
防逆流風門安裝在風墻的兩側。箱體通過錨桿固定在風墻上。箱體由鋼板拼裝而成。箱體的前后兩側板上分別開設有前風口、后風口，前側板前風口處設有前擋風裝置，前擋風裝置包括由皮帶制成的擋風簾、一前擋風板4、第二前擋風板。采用舊皮帶，按一定尺寸裁剪制成，節約制造成本。防逆流風門達到了突出工作面膠帶輸送機直接穿越防突風墻的同時,***控制漏風和全自動防逆流；也可以在需要控風的其它皮帶運輸巷使用。擋風簾端固定在箱體上，擋風簾3下部與輸送機皮帶的上帶面弧度適配。
擋風簾包括左右并列設置的若干個條狀皮條。輸送機皮帶的上帶面從擋風簾下側的空間通過。一前擋風板、第二前擋風板在上下方向上間隔布置，利用扁鐵將其固定在箱體上，且兩者之間形成供輸送機皮帶的下帶面通過的前下皮帶空間
皮帶機防逆流風門后側板上于后風口處設有后擋風裝置，后擋風裝置包括擋煤板、一后擋風板、第二后擋風板，一后擋風板、第二后擋風板也是由皮帶制成。一后擋風板、第二后擋風板上下布置且兩者之間形成供輸送機皮帶的下帶面通過的空間，記為后下皮帶空間。擋煤板9位于箱體內側，擋煤板上端鉸接在箱體的后側板上且擋煤板向箱體內打開。擋煤板下端呈弧狀，以與輸送機皮帶的上帶面截面形狀適配。擋煤板9的左右兩端設有擋邊，使得擋煤板只能向內翻轉。
礦用防逆流風門-皮帶過風門防逆風裝置還包括壓帶裝置，壓帶裝置包括直托輥直托輥位于輸送機皮帶的下帶面的上側以壓下帶面。直托輥可以通過支撐板固定在箱體上，也可單獨設置一個支撐架。通過設置直托輥，使得皮帶的下帶面可以平直地通過下皮帶空間，減小磨損，這樣也可以將皮帶空間設計尺寸小些，進一步減少漏風量。
